Schaltwartenboden

Der Schaltwartenboden stellt eine spezifizierte Form des Doppelbodens dar und erfüllt erhöhte Ansprüche in Bezug auf die Belastbarkeit, Arbeitssicherheit und Kabelzug. Die Lastwerte sind beim Schaltwartenboden im Vergleich zum herkömmlichen Doppelboden um ein mehrfaches höher.

Aufbau Schaltwartenboden

Die Unterkonstruktion des Schaltwartenbodens besteht aus hochfesten Aluminiumstrangpress-Profilen, die wir exklusiv für unsere Schaltwartenböden herstellen lassen. Die Kopfplatten der Stahlstützen sind mit den Profilen der Unterkonstruktion des Schaltwartenbodens fest verschraubt. Diese gesamte Unterkonstruktion bildet ohne Doppelbodenplatten eine in sich feststehende Einheit.

Alle Verschraubungen der Doppelboden-Unterkonstruktion sind mit Zahnscheiben gesichert. Die Unterkonstruktion der individuellen Schaltschrankrahmen wird an den Eckpunkten mit Stahlstützen verstärkt.

Zwischen Schaltschrank- und Gehbereich ist ein absolut ebener Übergang des Doppelbodens gewährleistet.

Zur Arbeitssicherheit verwenden wir im Gehbereich ein spezielles Profil mit durchgehendem Mittelsteg, das ein Verrutschen der Bodenplatten bei Kabelanschlussarbeiten verhindert.

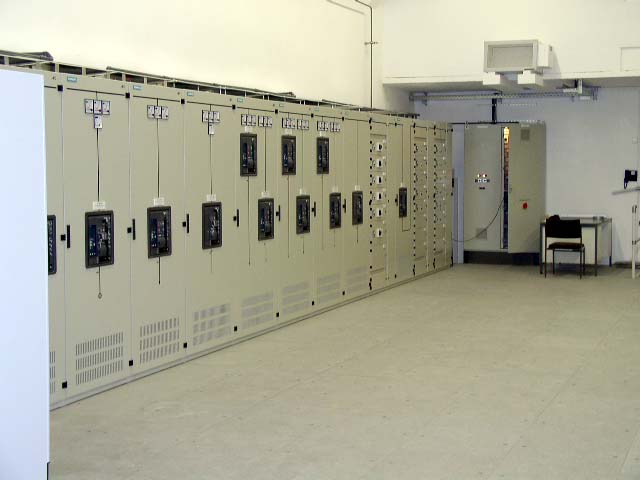

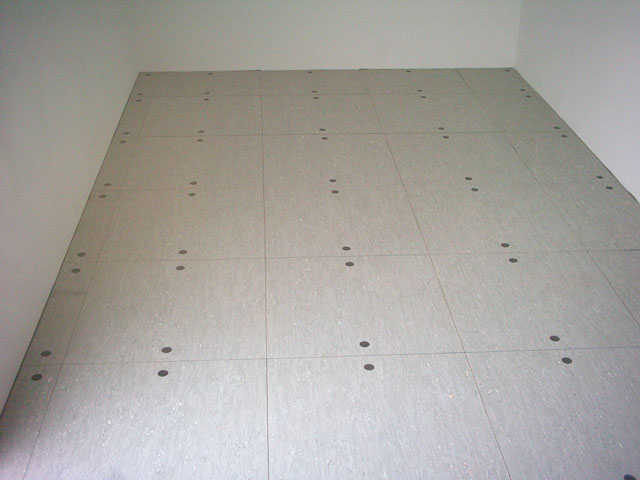

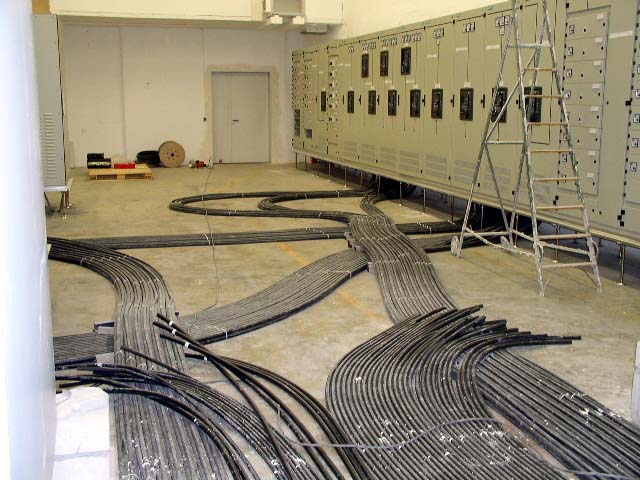

Elektroraum mit Schaltschränken auf Schaltschrankrahmen Elektroraum mit abgeschlossener Doppelbodenmontage Schaltwartenboden verschraubt im Mittelspannungsraum

Die Schaltwartenböden der Firma jungbauer genügen höchsten Qualitätsansprüchen in Technikräumen.

  • Belastung bis 40.000 N/m²
  • Bauhöhe von 200 bis 2500 mm

Für genaue Angaben und Fragen stehen wir Ihnen gerne zur Verfügung.
Nutzen Sie einfach und bequem das bereitgestellte Kontaktformular.

Ergänzung zum Schaltwartenboden:

Trafofahrschienen aus Aluminiumstrangpress-Profilen mit Spurbegrenzung auf Stahlstützen, Trafogewicht bis max. 4t.

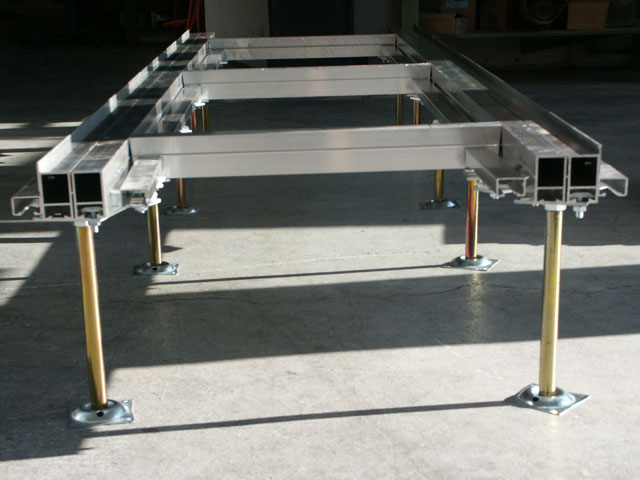

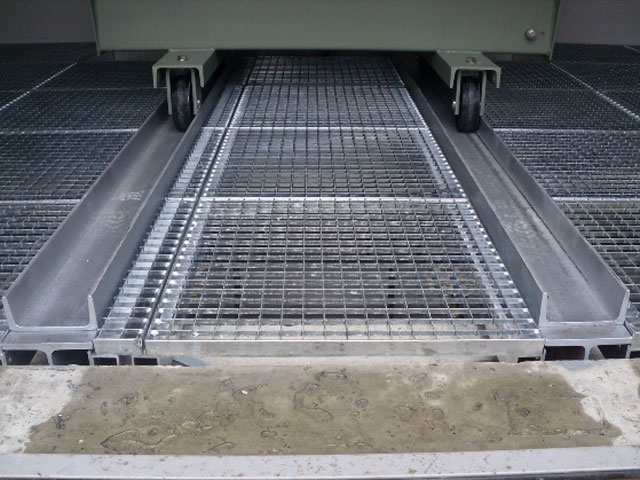

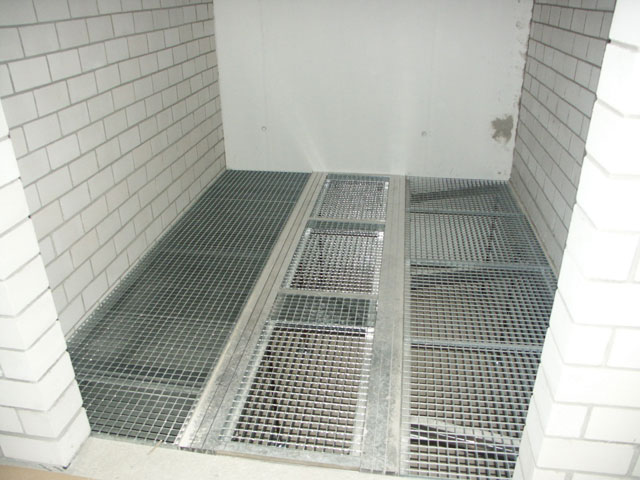

Trafofahrschienen Trafofahrschiene mit Spurbegrenzung Trafofahrschiene mit Spurbegrenzung im Gitterrostboden eingebaut

Einsatzmöglichkeiten Schaltwartenboden:

  • Stromversorgung:
    • Traforäume, NSHV, MS-Anlagen, Batterieräume, Notstromversorgung, Sicherheitsbeleuchtung, Etagenverteiler, SW-Räume
  • Kraftwerke:
    • Heizkraftwerk, Biogasanlagen, Wasserkraftwerk, Windkraftwerk, Solaranlage
  • Messwarten:
    • Produktionsüberwachung, Schaltzentrale
  • Serverräumen
  • Rechnerzentren
